序号

名称

功能说明

备注

1

控制面板

固定在固定电极箱体上，用于探伤机各参数调节以及各功能控制。可左右旋转，便于操作者的观察与操作。

注明：另配一只脚踏开关，用于辅助操作。

多层复合铝板冲制，外罩不锈钢边框，坚固美观。

2

固定电极箱

固定在设备左侧，内置夹紧气缸与磁化电极用于磁化装置的固定支承。

采用钢板与绝缘不导磁材料制成

3

移动电极箱

安装在导轨上，可左右移动，内置磁化电极和蜗轮减速机用于磁化装置的支承与电极间距的调节。

采用钢板与绝缘不导磁材料制成

4

电极移动手轮

配合移动电极箱内的蜗轮减速机，手动移动电极箱左右移动，用来调节左右电极间距，便于长短不一的零件摆放夹紧。

可折叠式胶木波轮

5

磁化电极

分别安装在固定与移动电极箱内，通过气缸夹紧工件，实现直接通电法，检测工件的轴向裂纹缺陷。

固定电极箱内为主电极配夹紧气缸

6

V型托块

分别安装在左右电极端面上，用于支承工件，可上下调节中心高。

采用绝缘不导磁材料制造

7

磁化线圈

分别安装在固定与移动电极箱上，实现感应磁化法，用来检测工件的周向裂纹缺陷。

磁化电极从线圈中心穿出，不影响上下料

8

气动元件

用来控制气缸的运行，可调节气缸夹紧力。

侧面暗装，便于调节与维护

9

变压器

共两台分别用于周向磁化与纵向磁化的电流输出。

C型硅钢片铁芯，纯铜线包，功率

10

电路配电板

装配着所有电气元件及触发控制板和可编程控制器PLC。

PLC标配日本欧姆龙，所有电器元件品牌可由客户选定

11

排风扇

装在暗室左后方，用来排出暗室内的异味。

具有正反转功能

12

暗室

标配框架结构，由方管制成，外罩遮光布帘，提供荧光磁粉探伤所需的黑暗环境。

可选有半封闭暗室或全封闭暗室

13

日光灯

采用18W日光灯管，提供白光照明需要。

可选用LED 9W日光灯

14

紫外探伤灯

标配紫外线照度距离灯源380mm工件表面处≥1000μW/cm²的灯管式紫外探伤灯，配套专用吊链，可自由调节灯的高度。

可选配UV365/LED高强度紫外线探伤灯

15

磁悬液喷头

由多只纯铜万向喷头组合而成，配有流量控制阀，可自由调节流量与喷洒方向。

另配手动喷枪一把用于辅助喷液

16

磁悬液储液箱

配套搅拌泵与喷液泵，用于磁悬液的配制、储存、搅拌喷液，配合磁悬液喷头，对被检测零件实现喷液磁化功能。

采用不锈钢不导磁材质制成，圆形，不易积存磁粉，易清洁

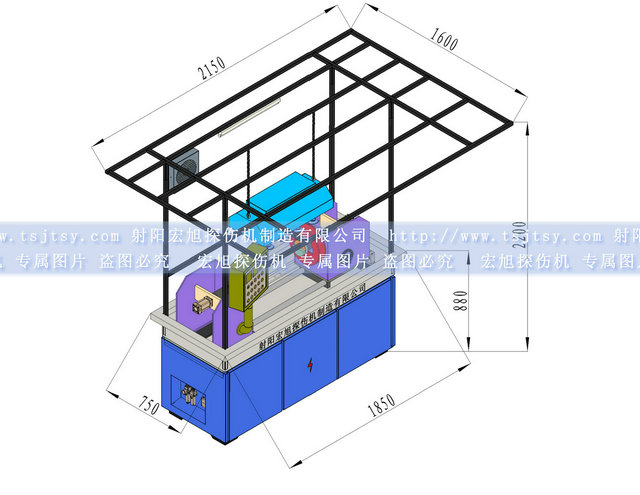

 整体安装成功后的效果
