大型阀体阀盖阀杆专用荧光磁粉探伤机
产品名称 产品型号 产品规格
大型阀体阀盖阀杆专用荧光磁粉探伤机 HCDG-8000 台套
产品说明:

概述:

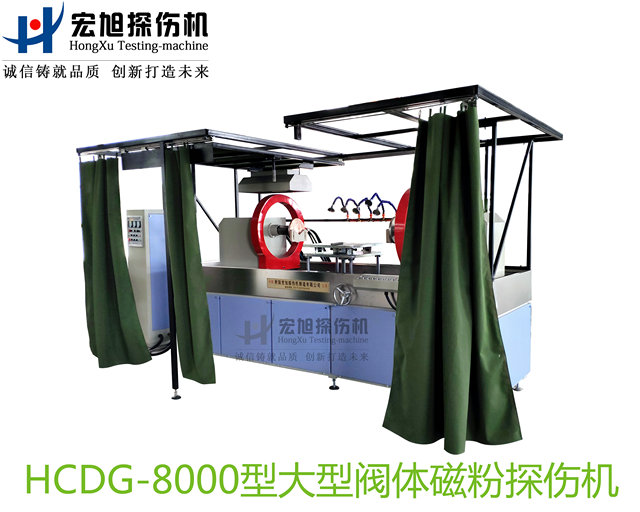

阀体、阀盖、阀杆荧光磁粉探伤机三维示意图

HCDG-8000型微机控制荧光磁粉探伤机,专用于2吨以内大型阀体、阀盖、阀杆零部件表面及近表面裂纹缺陷无损检测的荧光磁粉探伤机。

HCDG-8000型微机控制荧光磁粉探伤机的设计、生产制造严格按照中华人民共和国磁粉探伤机《GB/T 15822.3-2005无损检测磁粉检测第3部分:设备标准》机械工业部行业磁粉探伤机《JB/T8290-2011》标准执行。

可满足长度小于1050mm;直径小于650mm阀体及其相配套铁磁性零件荧光磁粉无损检测。

设备特点:

1、整机采用机电分开顶部滑动开合暗室结构,暗室顶部可手动开合,方便大型工件的吊装上下料

阀体、阀盖、阀杆荧光磁粉探伤机结构示意图

2、设备配套可承载不超过2吨的托架平台,装有蜗轮升降机,通过手轮手动升降。可左右360度旋转,带90度定位功能

3、设备采用两边可移动电极箱,中间固定托架的结构,适合阀体的检测需要。

4、设备设计有两只可移动线圈,在最大极间距时,可通过控制气缸单只或两只线圈同时伸出,达到对长工件一次性磁化检测轴类件全部裂纹缺陷的目的。

注:当移动电极箱后,线圈气动功能会失效。仅会随着电极箱的移动而移动。

5、由于检测的工件中含有中心带孔的零件,本机配有三支长短不一的导磁棒,供中心导体法检测用。

阀体、阀盖、阀杆荧光磁粉探伤机图1

阀体、阀盖、阀杆荧光磁粉探伤机图2

6、机电分开结构,主控制面板外在磁化位配装辅助控制面板及脚踏开关,方便操作。

阀体、阀盖、阀杆荧光磁粉探伤机控制面板图

检测原理:

检测阀杆、阀盖,或其它类似轴棒零件,采用直接通电法及线圈感应法进行一冷饮性复合磁化,可检测阀杆表面及近表面全部裂纹缺陷。

检测中心带孔的阀体或其它相似零件采用中心导体法,配套磁化芯棒从零件内孔中穿过用以实现中心导体法检测。

检测步骤

阀杆、阀盖(直接通电法)

上料  夹紧(长工件磁化线圈伸出)  喷液磁化  荧光灯下人工观察磁痕显示   退磁下料

阀体(中心导体法)

上料  穿棒、夹紧(长工件磁化线圈伸出) 喷液磁化  荧光灯下人工观察磁痕显示   退磁下料
