半轴 差速器壳荧光磁粉探伤机
产品名称 产品型号 产品规格
半轴 差速器壳荧光磁粉探伤机 HCDG-2000
产品说明:

概述:

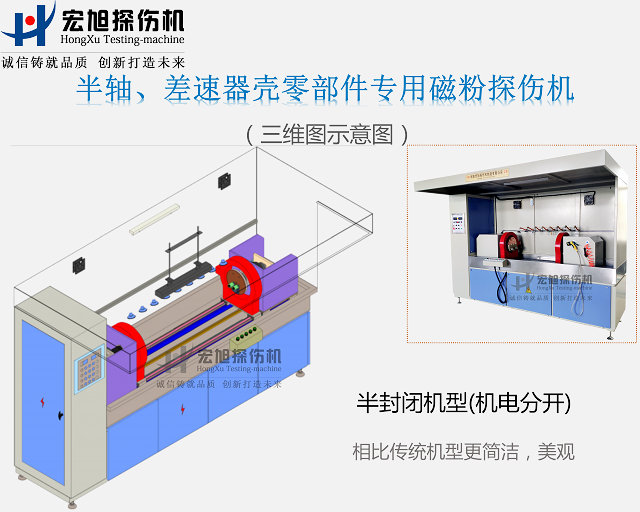

半轴探伤机三维图

HCDG-2000型微机控制荧光磁粉探伤机,专用于半轴、差速器壳等汽车零部件的无损检测。

HCDG-2000型微机控制荧光磁粉探伤机的设计、生产制造严格按照中华人民共和国磁粉探伤机《GB/T 15822.3-2005无损检测磁粉检测第3部分:设备标准》机械工业部行业磁粉探伤机《JB/T8290-2011》标准执行。

可满足最1200mm以内汽车零部件荧光磁粉无损检测。

设备特点:


      1、整机采用半封闭(机电分开)结构设计制造,相比传统机型,整体简洁美观

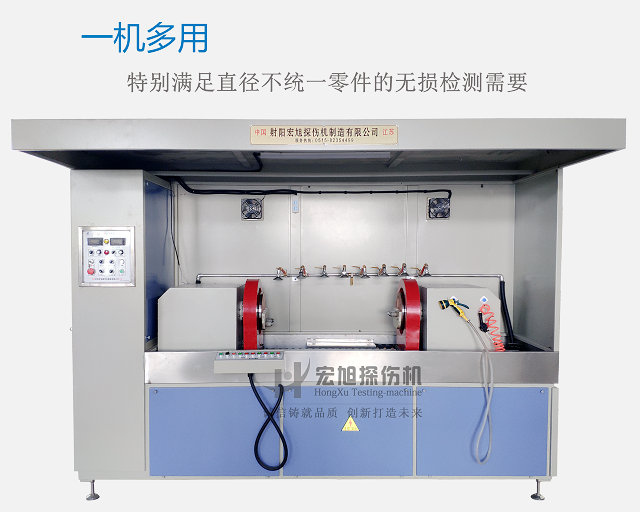

半轴 差速器壳磁粉探伤机图

2、由于检测的工件长短不一(最长约1100mm最短只有200多mm),另直径不统一且直径相差非常大,本机采用双线圈气缸推出,确保对长度600-1150mm的零部件一次性复合磁化;

3、设备针对一头大小的工件设计有专用的可调节托架及托辊,可快速水平放置工件,便于电极夹紧磁化,可提高检测效率减轻操作难度;

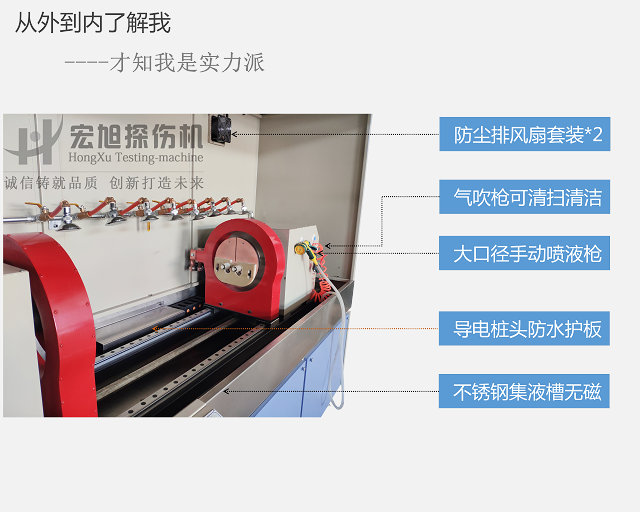

半轴 差速器壳探伤机细节图1

半轴 差速器壳探伤机细节图2

3、配套可移动辅助控制面板及脚踏开关,方便操作,机电分开结构,便于电器部分的检修;

4、直线导轨可使磁化线圈及可移动电极箱的移动平稳顺滑。

检测原理:

本机对轴棒类零件表面及近表面的纵向裂纹缺陷采用直接通电法,周向裂纹缺陷采用线圈感应法进行检测。(直接通电法:将工件夹持在探伤机两电极之间,使电流沿轴向通过工件,电流在工件内部及其周围建立一个闭合的周向磁场,用于检测与磁场方向垂直、与电流方向平行的纵向缺陷。)

检测步骤

上料——夹紧——喷液磁化——显示磁痕——荧光检测——退磁
设备组成:

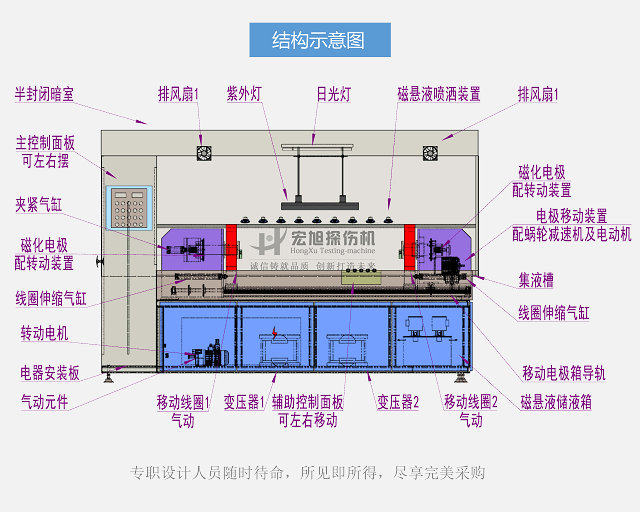

探伤机结构示意图

HCDG-5000型磁粉探伤机的机械床身采用卧式机电分开开合暗室结构,由固定电极箱可移动电极箱、双可移动磁化线圈、气动夹紧磁化装置、专用工件托架、磁悬液喷洒及回收装置、半封闭暗室等组成。
技术参数:

序号

名称

说明

1

输入电源

380V 50HZ 三相四线  60A(瞬时2S

2

气源气压

0.4--0.8MPa (用户自备压缩气源)

3

输出电流

周向:02000A数字显示,连续可调,带断电相位控制)

纵向:012000AT数字显示,连续可调,带断电相位控制)

4

磁化方式

周向磁化、纵向磁化、复合磁化;

周向采用通电法,纵向采用线圈感应法。

5

操作方式

自动控制和手动操作

含主控制面板、辅助控制面板、脚踏开关。

6

极间距

0-1200mm可调(电动调节)

7

夹紧方式

气缸气动夹紧(气源用户自备)(电动旋转、可点动)

8

磁化线圈

两只可移动线圈(气缸推出、缩回)(独立控制)

9

暂载率

30%

10

退磁效果

Br0.2mT(衰减式退磁)

11

灵敏度

A30/100 试片清晰显示

12

暗室

半封闭暗室,前置滑动双开门帘。

13

紫外线强度

距工件表面380mm处不小于4000μw/cm²

14

照明灯

×1

15

排风扇

×2

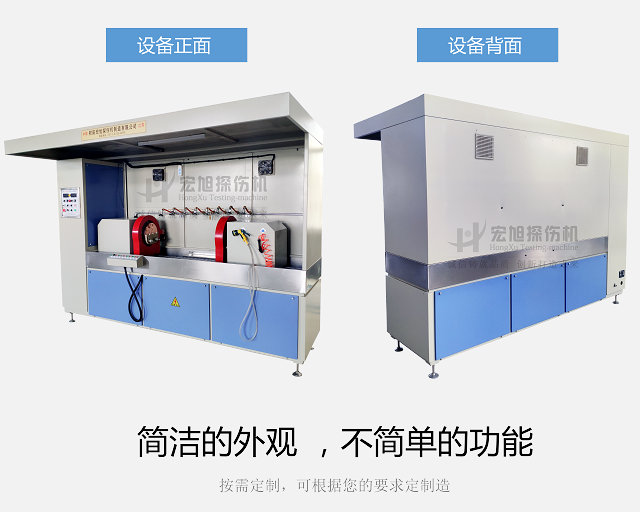

半轴差速器壳探伤机外观图

注明:磁粉探伤机属于非标定制型设备,工艺不断改进中,如需采购,请联系我公司提供所需检测零件的外型尺寸,及检测工艺要求,我公司技术人员会第一时间与您沟通,给您提供详细的设备方案及准确价格,确保您所采购设备符合贵公司的需要以及先进性
