概述：





封闭式磁粉探伤机的结构组成：

1、集液槽、储液箱均采用非导磁不锈钢材料制作，不沾染磁粉

2、设备整体采用不锈钢封闭暗室装置采用304不锈钢板制作而成，设备正面、侧面和背面均为可开启的门和盖板，极方便安装调试和维护。

3、右电极箱为固定电极箱，固定于底板上，配有上下调节支杆及通电电极。

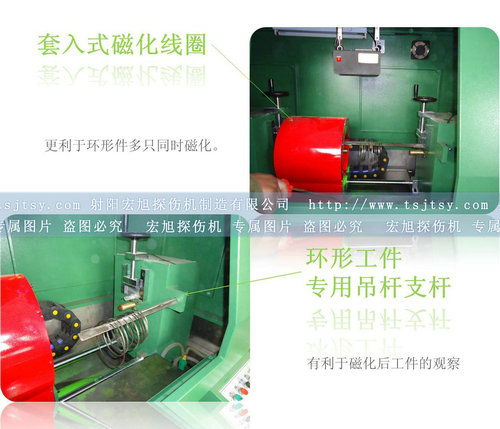

6、周纵向一次性复合磁化，全方位检查环形工件内外表面、端面及其近表面的各种裂纹、细微缺陷。

7、工件托架，采用螺杆丝杠机构，通过螺栓固定在电极板上可上下调节高度，以适应各类直径的工件进行直接通电法磁化。

8、磁悬液喷洒装置位于套入式磁化线圈内侧上方，采用不锈钢封装开孔制作而成，配合储液箱水泵自上而下对环形工件进行磁悬液喷淋，设有流量调节阀，保证磁悬液喷淋均匀而不飞溅。另配置一只手动磁悬液喷淋器，位于设备的右端，由耐油软管接出。

9、全封闭暗室顶部固定有日光灯，背面设有两只轴流风扇，配有滑轨可将高强度紫外灯吊装于磁化工位上方，与工件距离380mm并可左右移动。

控制系统：

1、触摸屏控制系统具有系统管理员及普通操作员两种操作权限；

    系统管理员可通过触摸屏对系统各参数进行修改，普通操作员仅可正常操作设备。

2、触摸屏可对系统进行手动、自动控制；

3、触摸屏具有报警提示功能

4、触摸屏具有计数功能，针对环形件可一次多只磁化，特设有单次累加多少只功能。

黑光灯探伤系统：

紫外灯系统为UV365LED-60W冷光源悬吊式高强度紫外灯，采用日亚化学进口UVLED紫光灯珠及芯片为主体，中波红斑效应紫外线UV-B、短波紫外线UV-C 含量均为零。紫外照度高至9000μW/cm²、寿命长达30000小时、节能，综合性价比高。是现今最好的无损检测光源之一。配紫外线防护眼镜一付。
